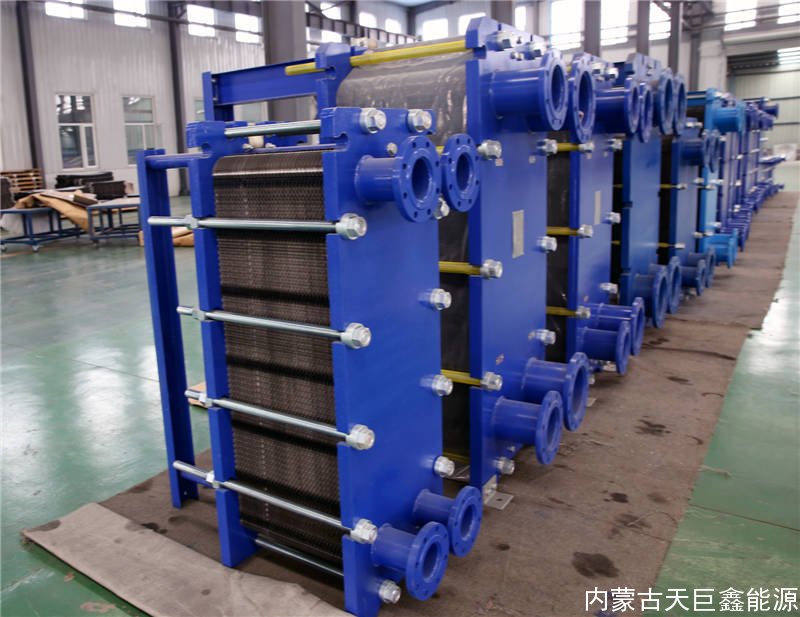

  TN 系列板式换热器

板式换热器

产品简介:

  TN 系列板式换热器具有体积小、易于拆装、维修便利等特点。广泛应用于区域供热、食品加工、制药、石油化工、电力、冶金等各个行业。我公司生产的板式换热器最高使用温度为250oC,最高使用压力为2.5MPa,最大组装面积可达2000m2,最大流量为3000t/h 。

  产品特点:

  ◆采用超细网络的数值模拟技术结合精密的实验测量方法,设计出流动和传热性能优越的换热板片。

  ◆板片在低流速下能够产生高温流及高换热系数。

  ◆与其他制造商的板片相比.在其它条件相同的情况下,板片在一定的换热系数下具有更小的阻力系数。

  ◆人字形波纹板片在板片之间形成多达数千个接触点。压制的板片具有极高的精度,它使得板片之间的接触点承压均匀,从而能承受高达2.5MPA 以上的压力。

  ◆板片的进口分流区设计有流线引导槽,它具有拉近不同流道的流动阻力差别的作用.使得流体在板片换热区域均匀分布.从而避免了不均匀流量分配和流动死角所带来的换热效率下降,点蚀和结垢等弊端。

板片材质:

  板式换热器



  ◆不锈钢

  材料牌号1.4301(AISI 304)

  材料牌号l.4401(AIsl 316)

  材料牌号1.4439(AIsI 317)

  材料牌号1.4404(AISI 316L)

  材料牌号1.4462(双相2205 )

  材料牌号1.4539( AISI 904L)

  材料牌号1.4529(254 SMO)

  ◆特殊合金

  哈氏合金C-276

  工业纯钛TA1-A

  钛钯合金Ti-Pd


垫片材料及其适用范围:

  ◆丁睛橡胶(NBR)温度范围-15oC-110oC,水、海、水、油、盐水;:

  ◆三元乙丙橡胶(EPDM)温度范围-25oC-160oC ,食品、饮料、热水、蒸汽、酸、碱;

  ◆氢化丁睛橡胶(HNBR)温度范围「30oC-150oC,高温油;

  ◆氟橡胶(viton)温度范围-25oC-250oC,酸、碱、高温油。

  密封垫与密封槽

  密封垫一律采用国际上声誉显著的厂家所提供的原料制造面成,有很长的使用寿命。其独特设计的“凸”形截面能大大增强密封性。

  密封垫在冷热流体间设置两道内密封之间是泄露区。无论冷流体还是热流体的内密封发生损坏,所泄露的流体都会经泄漏区从特别没计的密封垫泄渊漏孔流到外界,面不会相互掺混。

  板片密封槽两侧都有连续分布的侧边,而且通常一侧是直边,另一侧是不规则波纹状的侧边。连续的侧边能对密封垫起到强有利的支撑,而波纹状的板片侧边与波纹状的密封垫侧边正好相互咬合,使密封垫在板片上固定的更加牢固,不易因压力波动等原因而滑出密封槽。

  最新开发的免粘新TN 系列胶垫,不仅使得TN 系列免粘结密封垫的安装十分简便,而且密封垫外侧的山脊状凸物正好与另一片背部的凹槽相吻合,使得整个板片组在夹紧时相互卡住,避免错位。

  TN 系列板式换热器

  丰富的板片家族

  TN系列板式换热器按宽度划分为18 个系列共计40 多个型号,每个系列有1至4 种宽度和角孔尺寸相同但长度不同的型号。

  每个型号又分为大角度(“人”字形波纹)和小角度(“人”字形波纹)两种角度的板片(超深槽的“自由流”板片除外) 。

  上述的板片涵盖了线槽、深槽和超深槽三种不同槽深的规格,组装后分别形成了窄通道和超宽通道的板式换热器。

  用户运行工况的最佳匹配

  板片的换热性能和流动性能随着板片的宽度,长度,槽深或波纹角度的不同而不同,从而组装成各种各样的,能满足用户千变万化要求的板式换热器。板片型号越多,满足的程度越好。这是因为每个型号的板片都能涵盖一定范围的热力工况范围。实际应用的工况参数离最佳工况范围越远,效率越低。丰富板片型号,使得它很容易针对用户的运行工况找到最佳匹配的型号。

  丰富的板片型号所带来的优势

  热效率更高 针对同一工况,板式换热器的面积往往不同于其它类型产品。热效率高的换热器不仅仅能节省投资,而且往往具有更高的板间流速,从而降低了板片的腐蚀和结垢速度。

  全单流程设计 单流程设计是板式换热器的最佳形式,因为单边接管给用户的安装和维护工作带来的极大的方便。多种大长宽比板片有效地涵盖了传热单元数很大的运行工况,避免了其他同行不得不采用的多流程设计。

  全单接管设讣 双接管设计是双边接管,也是不提倡的板式换热器设计形式。丰富的板片型号包括了许多大角孔的板片(最大500mm),流量可达3000吨/小时。可完全避免双接管设计。

  满足特殊要求 更加容易满足用户的诸如高度或长度的限制,接管尺寸要求,或台数的限制等特殊要求。

TN系列的板式换热器由下列七个主要部分组成:

  板式换热器



  1、文架,以特定的规格,文撑相应的压紧板和其中的板片。

  2、导杆,支撑板片组和压紧板上,并以此作安装紧固的导向。

  3,压紧板,用于紧固板片组。

  4,紧固螺栓,将板片和压紧板紧固在一起,并密封板片组。

  5. 悬挂梁,悬挂板组和压扳,并导向安装。

  6,板片组,以成型板片和密封垫组成。

  7,固定板,以固定侧压紧板片组,同时又是板式换热器的压紧承载板。

板式蒸发器、板式冷凝器


      在轻工、食品及化学工业中、蒸发、冷凝是重要的加工过程。物料蒸发、冷凝过程中各种热力学性质区别于其他热交换过程。需要特殊形式的换热器进行处理。

  TN板式蒸发器、冷拟器的工作原理类似于板式换热器,使用长方形的板片做为热交换单元。按工作要求将板片加工成特殊的表面形状。板片由不锈钢或长期特种金属制成。我们的板式蒸发器、冷疑器具有板式换热器传统热系数高的特点,高于管式蒸发器、冷凝器15﹪-60%。只需有效温差1-3oC就能正常工作,比其他类型蒸发、冷凝器器低很多。已经成功的应用于造纸厂、糖厂、乳品、化工等重要工业部门。

  板式换热器型号说明

  板式换热器



  型号示例说明:

  换热器型号TN10H一1.6/150

  角孔直径为DN100 大角度硬板,设计压力I.6MPa,设计温度150oC


  可折宽流道换热器

  板式换热器



  宽流道板换热器板型采用独特的粗波纹结构设计,适用于含固体、晶体、纤维和浆状物质的介质,也适用干高黏度介质,它它填补了人字型波纹不能应用的特殊介质工况,并由于它拥有非常优秀的热交换性能,易于拆卸清洗维护等特点,使该产品可广泛应用干制糖、造纸以及食品和果汁工业等领域。与人字形板片比较结构特点: 流道间隙可以从5mm一12mm。根据用户需求,宽——窄流道可自由组合。宽通道道没有触点,流通更顺畅。

  全焊式板式换热器

  板式换热器



  全焊式板式换热器的换热板片,是由特种不锈钢,以特制模具压制而成。表面光滑不易结垢。其独特的波纹设计使流体在较低的流速下也能产生湍流,传热效率高。整个板片束全部采用本体材料由氩弧焊焊接而成。不采用任何非金属密封材料,因而有较高的耐温、耐压性能。适用于温度从-195oC至538oC、工作压力从真空至8.2MPa 的几乎所有换热工艺场合。

  其它

  板式换热器



  钎焊板式换热器用于相对可拆式换热器压力,温度较高的工况环境,可通过温度高达200oC、压力达到3.0MPa 的工况下使用。

  管壳式换热器又称列管式换热器。是以封闭在壳体中管束的壁面作为传热面的间壁式换热器。

  翅片管换热器是气体与液体热交换器中使用最为广泛的一种换热设备。它通过在普通的基管上加装翅片来达到强化传热的目的。

丰富的备品条件

  Alfa Laval/阿法拉伐 板式换热器板片,垫片。

  vicarb/维卡勃(维克斯)换热器板片,垫片。

  APV/安培威 板式换热器板片,垫片。

  HISAKA/日阪 板式 换热器板片,垫片。

  GEA/基伊埃 板式换热顺板片,垫片。

  API/叫艾普尔/Schmidt 史密特 换热器板片,垫片。

  TRANTER 传特/舒瑞普 板式换热器板片,垫片。

  国内各厂换热器板片,垫片。

  SONDEX/桑德斯/换热器板片,垫片。

  换热器用夹紧螺栓,垫圈,止动垫圈。
