  天巨鑫热网换热站远程集中监控系统

  一、系统应用背景

  集中供热是国家大力推广的节能和环保措施,具有舒适、节能、环保、安全等特点。由于城市规模的不断扩大,供热面积越来越大,城市集中供热网覆盖的范围越来越大,换热站的数量越来越多。目前的现状是:

  1、换热站大都采用人工监控,浪费人力;

  2、出现事故隐患时操作人员难以发现,易造成设备事故;

  3、各换热站都独立运行,难以达到供热系统整体较好状态,易造成热力失衡,影响供热效果而且造成能源的极大浪费;

  4、供热的管线,线路覆盖地域范围大,动态生产数据实时性要求也越来越高。

  社会的发展、网络技术日益提高,热网换热站远程集中监控系统越来越受供热企业青睐。

  二、系统概述

  天巨鑫热网换热站远程集中监控系统可实现多个换热站联网,实时采集换热站运行数据、调整修改相关参数,实现了集中监控,热网调平,协调控制,能耗统计,故障分析,数据查询等功能。提高了供热企业的管理效率。

  本系统是一款功能强大、运行可靠、界面友好的工业软件系统;而且是充分考虑了供热企业的经济效益、智能控制的需求后,根据实际经验开发成功的。

  天巨鑫热网换热站远程集中监控系统

天巨鑫热网换热站远程集中监控系统网络拓扑图

  三、系统优势

  1、解决了热网运行失调现象,实现了热网平衡运行,大大提高了供热效果;

  2、起到了节能降耗的作用,监控中心根据室外温度的变化,自动调节热力站供水温度,从而很大程度的节约了能耗,并且提高供热的服务质量;

  3、可实现热网监控中心的数据与现场数据实时保持同步;

  4、系统24小时在线运行,可杜绝了用户偷水的行为,现场计量出现故障可以在短的时间内发现,并将故障时间记录备案,避免计量方面的损失;

  5、通过系统对热网进行水力、热力计算,热网的控制运行分析,使热网达到优化运行,利用故障诊断、能损分析了解管网保温、阻力损失情况,设备的使用效率,使热网的管损达到比较小的值,以达到经济运行;

  6、通过历史数据和实时数据的比较,分析管网是否存在泄露,设备是否需要维修,以达到安全运行。

  四、系统总体结构

  系统分成三部分:热力站,通讯网络,监控中心。

天巨鑫热网换热站远程集中监控系统

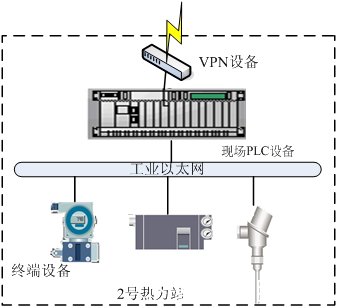

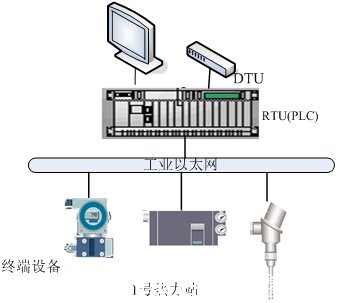

  1、热力站

  天巨鑫热网换热站远程集中监控系统

  硬件设备可分为三部分:

  (1)负责测量参数和执行动作的传感器与执行器等

  (2)负责现场逻辑运算与信息交换的现场控制器及网络设备

  (3)负责现场运行参数展示设备

  软件功能如下:

  (1)现场控制逻辑:实现控制逻辑的软件模块;

  (2)人机界面:用于现场显示和操作的人机界面;(采用触摸屏)

  (3)现场报警:提供报警功能,根据报警条件判断并产生正确的报警事件;

  2、通讯网络

  随通讯技术的不断发展及公共通讯网络相对低廉的运行费用的出现,目前解决通讯的方法是采用VPN网络,这种方式可以得到更好的通讯质量、更高的通许速率,更高的安全性。目前在城市集中供热网项目中主要使用的通讯网络如下所述:

  (1) 无线电台传输:网络传输安全性和数据质量无法保证

  (2) GPRS:用于无法接入有线网络站点

  (3) ADSL:适用于区域面积大,利用公用电话网络的数据通道实现数据的交换,但数据安全性无法 保证

  (4) ADSL+VPN:适用于区域面积大,利用公共网络建立虚拟局域网,通过VPN设备对网络进行加密。

天巨鑫热网换热站远程集中监控系统

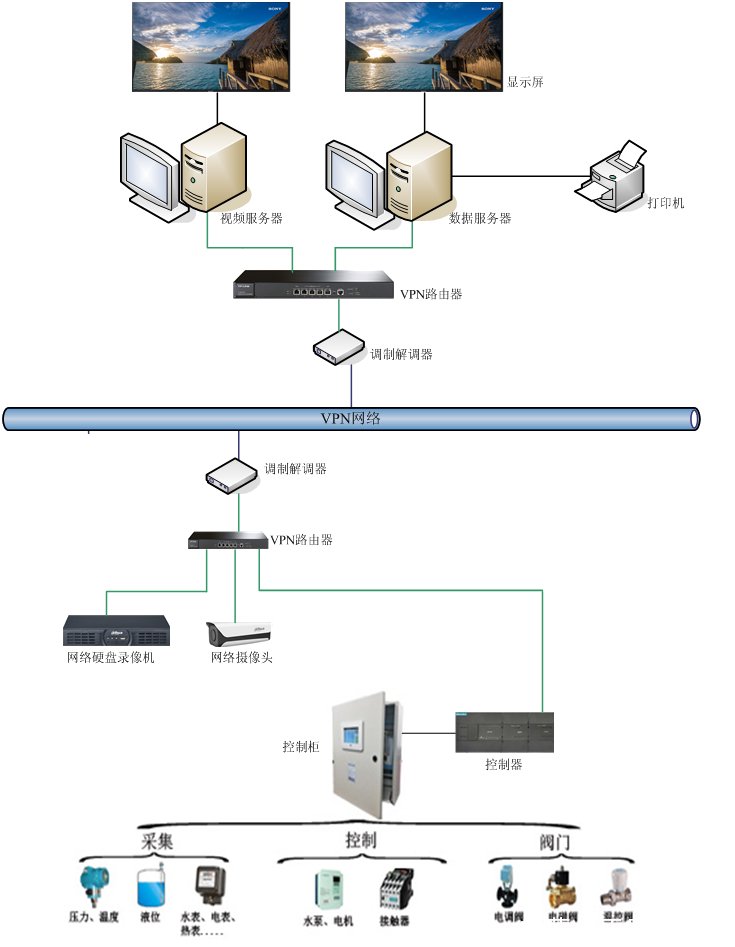

方式1:VPN+ADSL网

  天巨鑫热网换热站远程集中监控系统

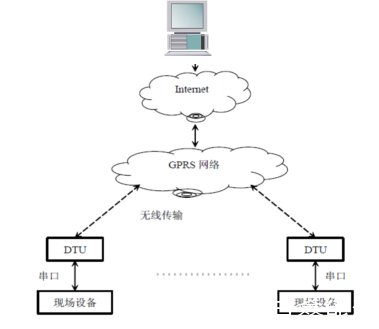

方式2:GPRS无线网络

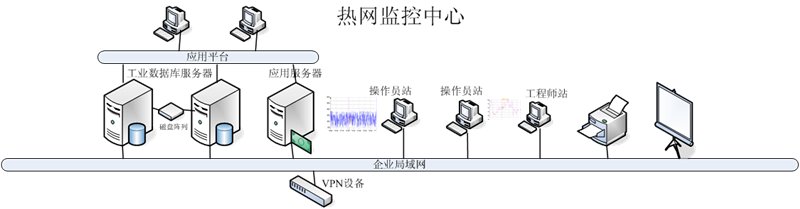

  3、监控中心

  热网监控中心主要由工程师站、操作员站、应用服务器、工业历史数据库服务器等部分组成。

  天巨鑫热网换热站远程集中监控系统



  (1)工程师站和操作员站

  工程师站:工程师站是进行工程开发的平台。当系统中需要增加被监测变量、控制变量或者系统扩容,增加换热站时,可以在工程师站平台上进行二次开发。

  操作员站:中心调度室的操作员,在操作员站对各个换热站进行监视、控制、产生报表和曲线。操作员站的数目又供热工程的规模决定,一般至少配置两台工控机,实现数据采集的双机热备冗余。当操作员站A出现故障时,操作员站B可以继续工作,并且当A故障清除时,操作员站B会把操作员站A缺少的数据,通过冗余通路传递回来,保证数据的完整性。

  (2)应用服务器

  应用服务器包括:GIS系统服务、web服务、报警、报表服务、统计展示分析服务。

  A. GIS系统服务

  由于供热工程中,各个换热站的距离较远,每个换热站负责一片地域供暖,一般会配置GIS系统。GIS系统也可以集成在组态软件当中,方便系统的使用。这样就要求组态软件支持大屏幕画面,支持GIS插件,支持GIS系统在组态画面中的集成。

  B. Web服务

天巨鑫热网换热站远程集中监控系统

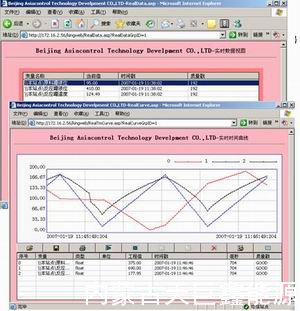

  除了中央监控室可以查询到响应的信息情况以外,可以将组态画面和报表,通过web的方式发布到网上,可供领导随时随地了解供热情况。


  C. 报警、报表服务

  报警服务是对各个换热站出现的报警信息进行显示、存储和查询。报警信息可以以图像、报表等多种方式表现出来。组态软件要支持报警实时数据和历史数据的查询,能够直观的反映出换热站报警信息,并提醒监控中心操作人员。

  报表是针对客户的需求可以任意定制报表。

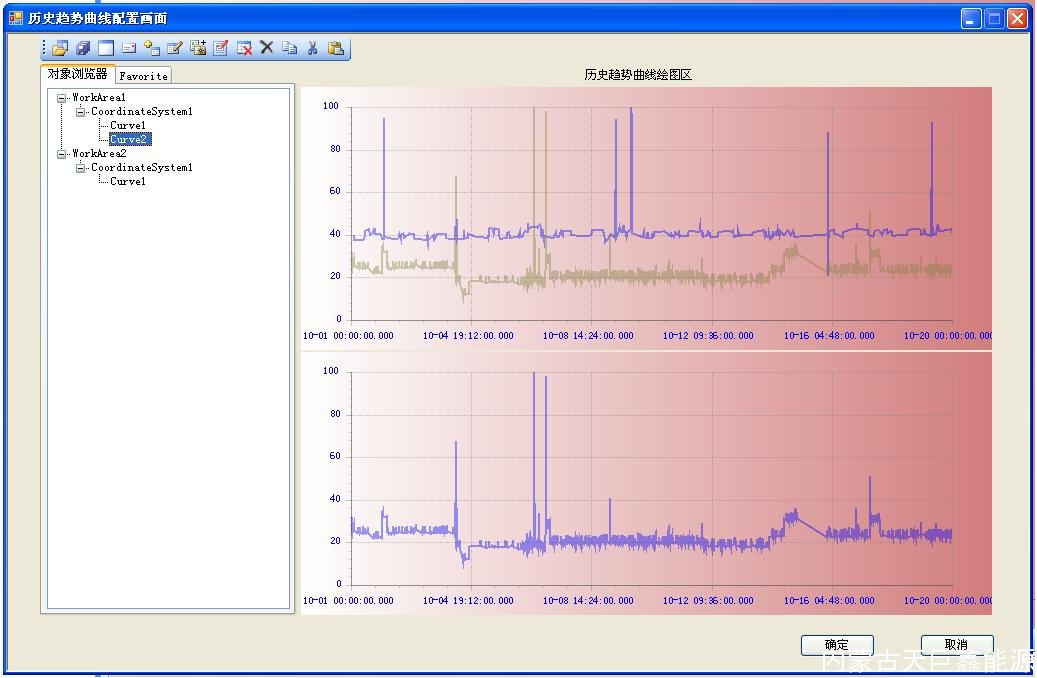

  D. 展示分析服务

  展示分析软件作为企业的数据加工车间,将生产数据转化为企业信息,可以为不同部门的管理者提供决策依据。作为企业调度执行系统,调度执行软件可以集成工业库的分析和展示平台的应用,并且通过SCADA进行设备远程控制。分析软件能够实现复杂统计计算、预测预警、多形式报表以及实现企业门户网站。



天巨鑫热网换热站远程集中监控系统   天巨鑫热网换热站远程集中监控系统

  4、工业历史数据库

  工业历史数据库是整个热网监控中心数据存储的核心,是分析展示软件的数据来源;

  时记录PLC/RTU采集的各个热力站的数据,长期保存,为今后生产运营提供数据支持。热网供热系统部署具有分散性,但控制过程中又具有很强的耦合性,热力站之间会相互影响,单独分散监控不易管理维护,信息滞后、不同步,出现问题不易得到及时决策处理,很多情况依赖于各种分布式历史信息的汇总,进行全局把握,趋势分析后才能做出正确决策。

  为了保证历史数据服务器的数据安全性,需要配置两台服务器,以磁盘阵列的方式进行双机热备冗余。传统的关系数据库,在数据量较大时,存储的速度和并发查询速度非常的慢,而且没有数据压缩优化的能力,不适用于集中供热工程中存储历史数据。

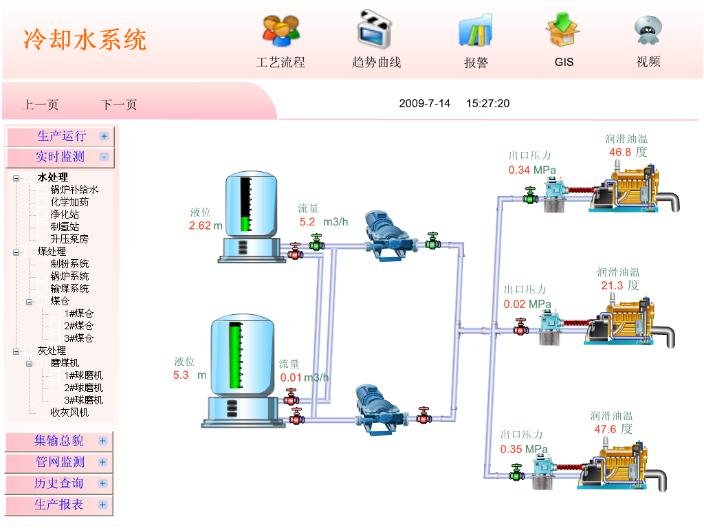

  五、软件部分界面

      天巨鑫热网换热站远程集中监控系统

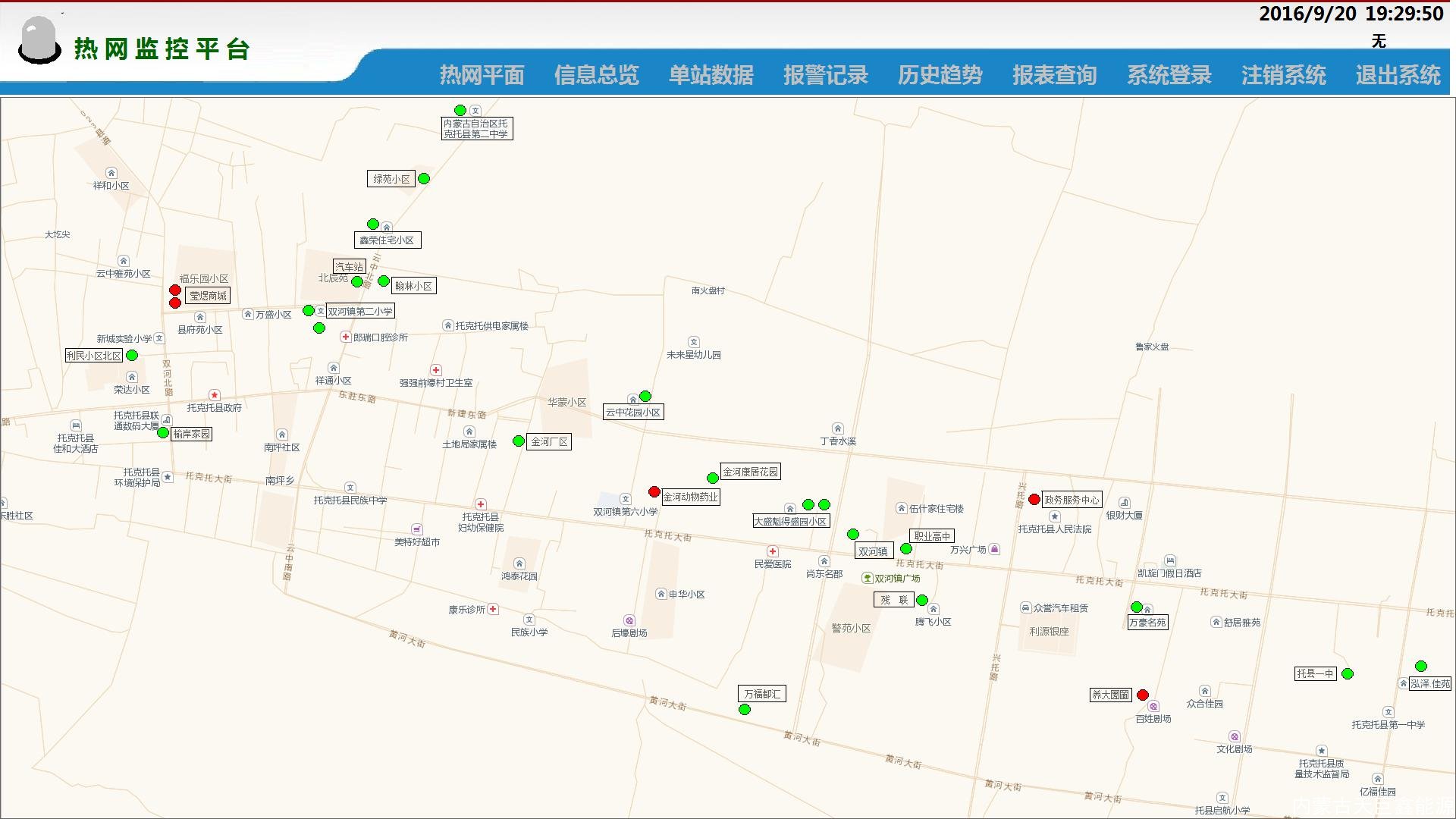

  系统主画面

  天巨鑫热网换热站远程集中监控系统

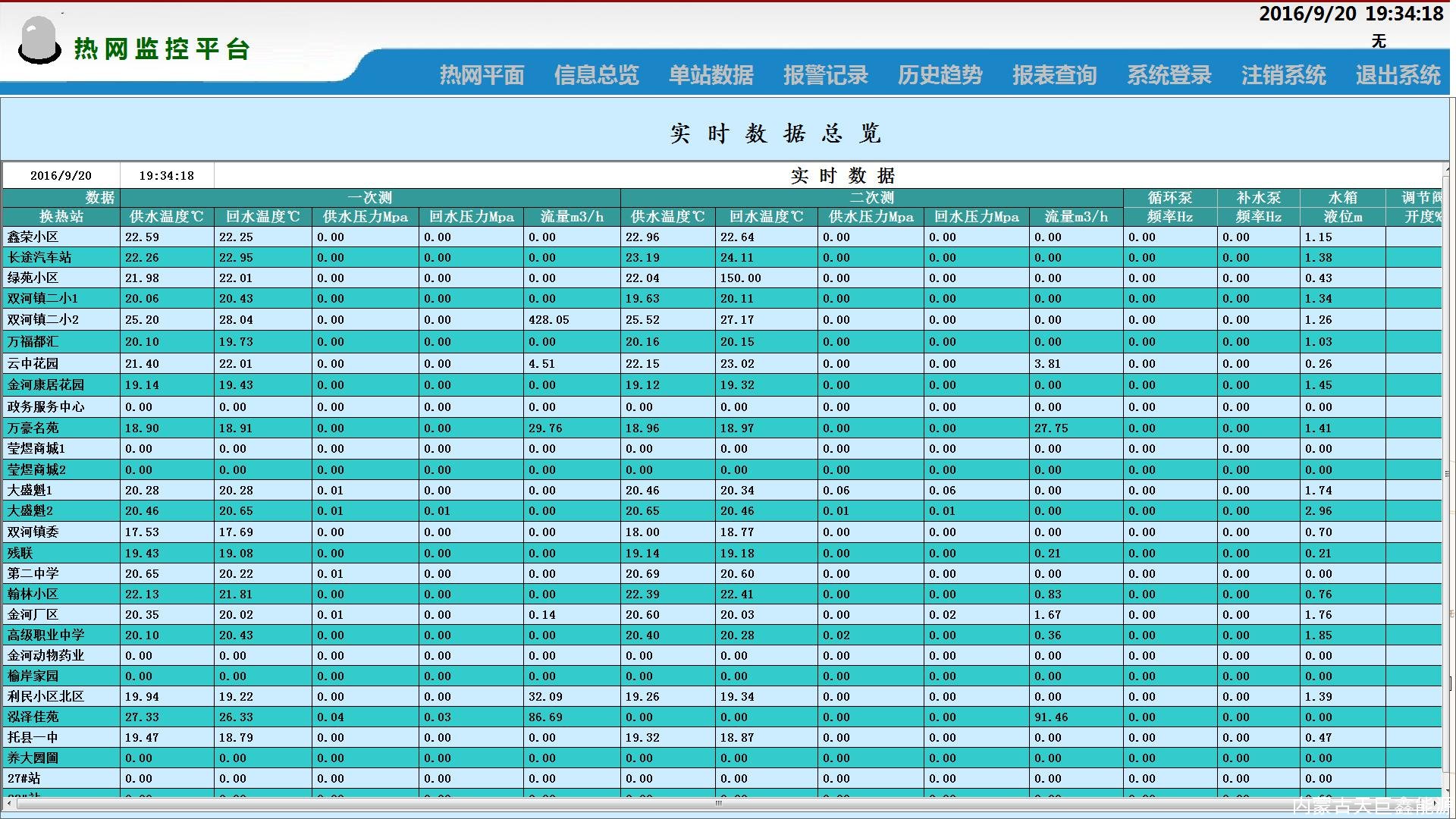

  系统实时数据总览画面

          天巨鑫热网换热站远程集中监控系统

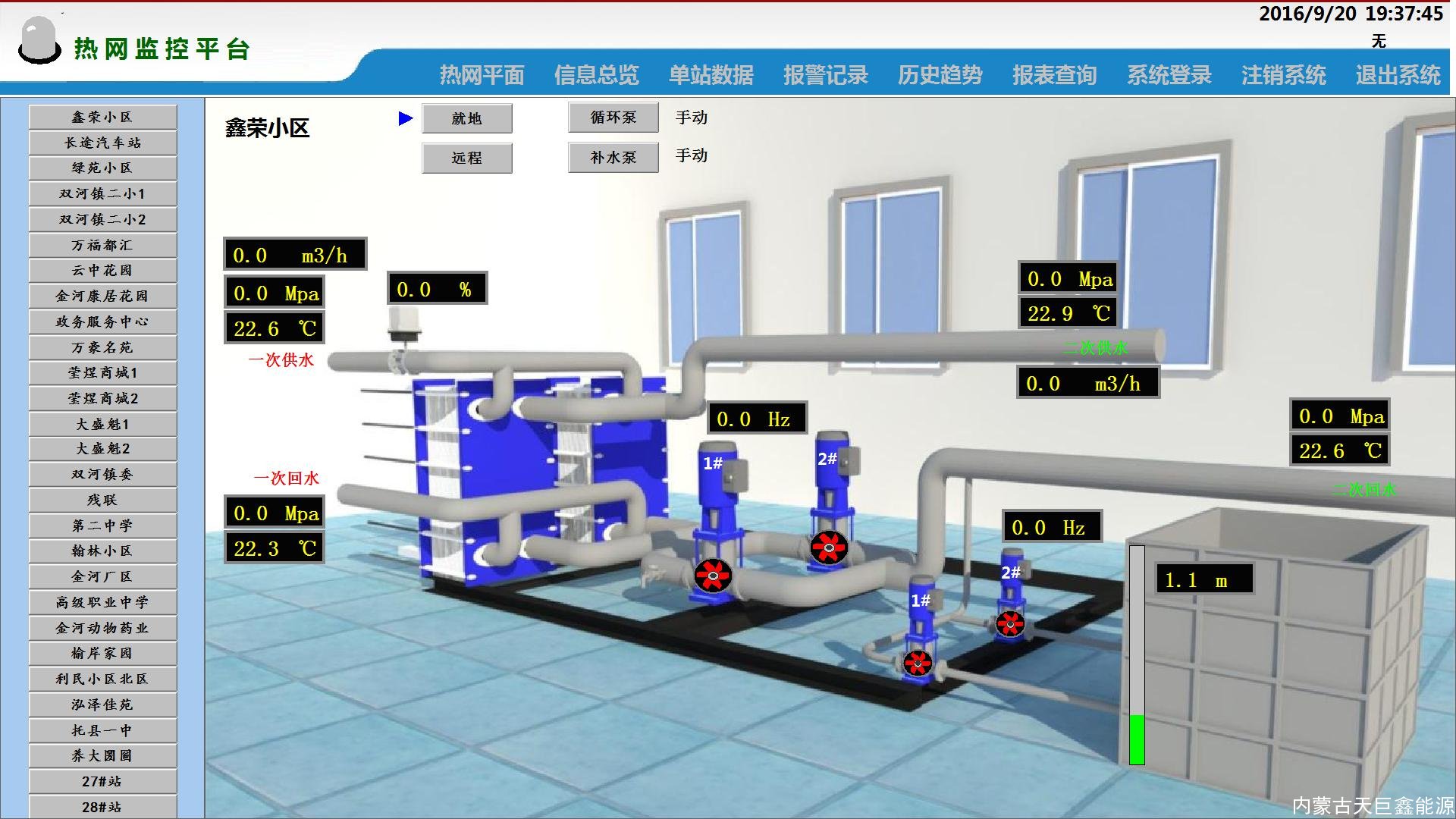

       单个换热站数据画面
