高层建筑直连供暖机组

点击次数:   更新时间:2018-07-13     【关闭
分    享  :

       高层建筑直连供暖技术的原创发明,已经20 多年,应用范围遍及全国,正在运行的机组数以万计。
  同所有新技术一样,直连技术的研究也从未间断过。
  直连节能,一直是发明人研究的重中之重。
  ——这里为您推荐的,正是发明人的直连节能技术,并已申报发明及实用新型专利。
  需要提示的是,直连技术是一个系统整体方案,不能简单地理解为某一建筑物对应某些设备的简单配置,而是要具体情形具体分析,针对每一项工程,量体裁衣,进行精细化的二次设计。
  本公司总工程师、直连技术原创发明人刘梦真先生带领的技术研发团队,有能力为您做出更优秀的技术方案。

发明人简介
  刘梦真   直连技术发明人,原军队学科拔尖人才、优秀专家,国务院政府特贴专家,沈阳市优秀科技工作者。主要发明有《高层建筑直连供暖技术》等获国家发明专利多项,著有《高层建筑采暖设计技术》一书,编写《国家标准》、《国家军用标准》》多部。现任内蒙古天巨鑫能源技术有限公司总工程师。
技术背景
  高层建筑直连供暖技术,是解决高层建筑与低层建筑直连供暖的一种技术方案。高层建筑采用本技术后,即可与任何一低区热网直连并网供暖,从而节省工程投资、降低运行费。
  20 多年的实运行证明,采用本技术后,高低区压力错落有序、运行平稳可靠、经济效益显著。本发明的系列论文先后在《暖通空调》等期刊杂志公开发表,并获得国家发明专利及实用新型专利多项,先后被编入《供热工程》、《暖通空调》、《暖通空调设计基础分析》 等大学教材。《实用供热空调设计手册》、《集中供暖住宅分户热计量系统设计实例》、《建筑标准设计图集》等也陆续将其收入。
  2005 年,随着发明人的《高层建筑采暖没计技术》专著出版,标志着这项专利技术已由1996年的新技术圆满过渡到了成熟技术。
产品优势
  高层直连供暖节能机组由多功能限压器、大小泵、智能监控等组成,称之为高层直连供暖节能机组,可应对系统大流量的变化运行。不仅适用于季节变化变流量运行系统,也适用于建筑物分期建设分批运行的大流量变化系统;不仅适用于新建,也适于集中供暖系统并网改造,更适于旧有直连系统节能改造。
  高层直连供暖节能机组的核心部件——限压器,一改传统结构形式,大大提升了稳定性、可靠性及其大流量应变能力。具有二级减压、三档流量、随意调节、手动关闭等功能,可实现一个限压器配置两个或三个不同参数的水泵,称之为多功能限压器。简单归纳为如下四大特征:
  一、一机多用;
  二、二级减压;
  三、三档流量;
  四、肆意调节。
  正是有了如上特征,才使得本技术应用于生活热水供应系统成为可能。当然,也更适用于空调水系统、变流量供暖系统。
机组选型

一、加压泵扬程
H=Hj-Hw+Hn+Ha,m
Hj—水泵至系统顶部的几何高度,m
Hw—热网供水在泵位置的动水压线高度,m
Hn—室内系统阻力损失,m
Ha—安全量,可取5m

二、加压泵流量
V=K0.86Q/ρ (t1- t2 )m3/h
K—附加系数,取1.1
O—高区系统热负荷,W
t1— 供水温度,oC
t2— 回水温度,oC
ρ—供水的密度,kg/m3

三、加压泵功率
        根据以上计算的水泵扬程、流量,选定水泵的型号,并确定水泵功率。

四、多功能限压器
        根据高区系统流量及高区相对高度按多功能限压器图谱确定。多功能限压器的左、右进出水管与高区系统总回水管相同,上下驱动管均为DN25钢丝软管。多功能限压器的具体型号由公司给定。
        例如:高区系统流量70kg/m3,高区系统标高90m,低压系统供水压线30m,高区系统相对高度90-30=60m。根据流量70kg/m3,高区系统相对高度60m,可确定多功能限压器型号。

设备布置
        高层直连供暖节能机组,由多功能限压器、大小泵组、智能监控等组成,可设在高层建筑的地下室,也可统一设在锅炉房、热交换站。占地均5平方米左右。
        工程设计时,在施工图上绘制出示意图、预留出机组设备位置及水泵用电量即可。公司根据施工图进行二次设计、给出方案,现场指导安装,负责运行调试,实行交钥匙工程。
 高层建筑直连供暖机组
高层建筑直连供暖机组

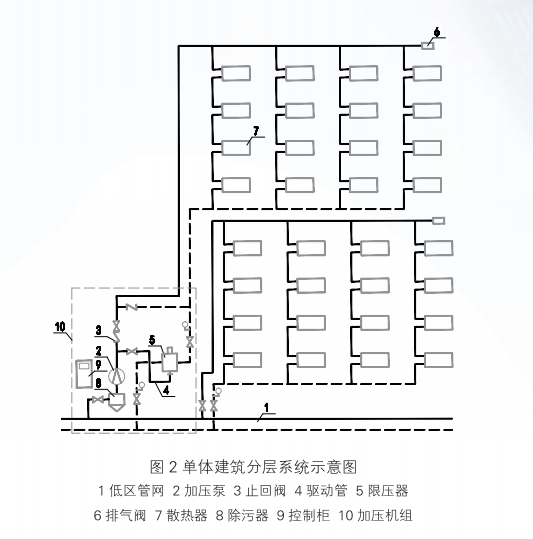

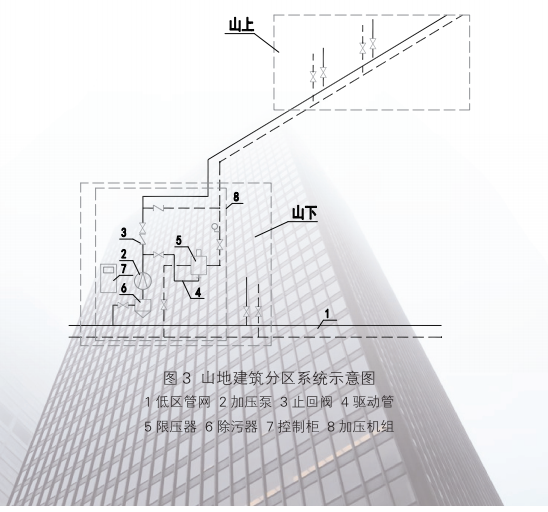

       原理图
